地下綜合管廊日常運維的工作內容、流程、措施和責任

一、管理制度

為確保綜合管廊的管理高效、規范,制定了一系列綜合管廊維護管理的制度,形成了一套較完整有效的綜合管廊管理制度體系。制度體系主要包括綜合管廊的日常維護、值班、安全檢查、檔案資料、安全等管理制度。將綜合管廊維護管理的內容、流程、措施等進行了深入和細化,是綜合管廊能高效規范運行的保障。

1、日常維護管理制度

1)保持綜合管廊內的整潔和通風良好。

2)監督管線單位嚴格執行相關安全規程,做好安全監控和巡查等安全保障工作。

3)監督綜合管廊內管線和附屬設施施工單位嚴格執行相關安全規程和批準的安全施工措施方案,做好安全監控和巡查等安全保障。

4)配合和協助管線單位的巡查、養護和維修。

5)負責綜合管廊結構的保護和維修及溝內公用設施設備的養護和維修,保證設施設備正常運轉。

6)綜合管廊內發生險情時,采取緊急措施并及時組織管線單位進行搶修。

7)制定并實施綜合管廊應急預案。

8)巡查保護綜合管廊構筑物的完整、安全,及時發現并制止對綜合管廊產生危害的行為。

2、值班管理制度

值班工作是溝通上下,聯系內外、協調左右的信息樞紐。對上級重要文件的及時傳達,對運營公司內部事務的及時處理等起著重要的保證作用。

1)值班人員職責

①值班人員要堅守崗位,不得擅自離崗。重要任務必須離開時,應找人替代,不得出現脫崗、離崗現象。

②要認真處理好當班事宜,并記好值班日誌,妥善保管、處置好 來文來電、重要來訪,嚴格做到事事有登記,件件有著落。

③要認真接好電話,并做好記錄和辦理工作。

④保持好環境衛生,確保清潔。

⑤辦好領導臨時交辦的各項工作任務。

2)值班工作要求

①值班人員在接聽電話時要做到文明親切,聽話、說話準確,記錄完后要認真核對,確認無誤后再終止通話。在寫電話記錄時要做到字跡工整,用詞準確。

②值班日記要按要求寫清值班時間、值班人員、事項內容等。

③信息傳達要做到內容清楚,范圍準確。即該傳到哪里就準確無誤地傳到哪里,不能隨意擴大或縮小傳遞的范圍。

④值班人員應注意嚴格執行保密規定。

⑤值班人員由于其它原因不能值班的,應先行請假或請其它人員代替并報領導批準。

⑥每天下班前進行交接班。交接時要把當天未處理完的事項詳細記在值班日記上,并須向接班人交代清楚。

3、安全檢查管理制度

建立應急聯動機制,實施突發事件的應急處理,事故處理程序、安全責任制等做出了詳細規定。

安全檢查分為日常檢查、定期檢查、特殊檢查。

1)日常檢查以目測為主,每周不少于一次。

2)定期檢查宜用儀器和量具量測,每季度不少于一次。

3)特殊檢查根據實際需要由專業機構進行。

4、檔案資料管理制度

項目公司運營部按規定的格式就運營維護服務事項備存記錄,包括:項目設施狀況(不含入廊管線、道路和景觀工程,下同),包括正常使用中及處在維修狀態的項目設施種類及數目;維護維修計劃;維護維修計劃執行情況;維護維修計劃變動情況;項目設施檢查記錄,包括日常檢查、定期檢查和專項檢查;項目設施狀態評定記錄;項目設施維修記錄,包括日常維修、中修及大修;相關政府

部門檢查結果;任何事故的詳細記錄;市建委合理要求的其他事項記錄。

5、安全管理制度

綜合管廊是城市公共安全管理的重要環節,對進出管廊應進行嚴格的審批程序規定,未經審批任何無關人員不得擅自進入管廊。需要進入綜合管廊的人員應當先行向項目公司提出申請,并履行相應入廊管理制度,確保人員安全并由管廊管理公司派遣相應人員同時到場方可入廊。對入廊作業人員嚴格管理,實名登記并發放作業證,在廊內必須隨身佩戴。對廊內動火作業等特殊工種進行專項審批登記和重點監控等。未經同意擅自進入綜合管廊造成損害的,應負擔相應責任。

二、組織保證

已建成管廊的運營與維護范圍包括聯系協調水、電、燃氣、通信等各專業運營商進行市場拓展和商業談判,及對建成管廊的運營維護管理??偣?、工程部負責運營商談判過程中提供技術支持。

公司運營部下設綜合管廊控制中心、維修、線路巡檢、網絡維護等組別單位組成,同時建立與城市執法和公安機關實時聯動機制。

維修負責日常少量的維修任務,保修期間的堵漏和設備故障由施工單位和設備供應商負責,保修期以后較大規模的維修任務采取服務外包的形式。

線路巡檢負責管廊內巡視,在管廊自動控制系統和檢查井蓋防入侵系統建設完成前采取全天24小時不間斷人員巡檢。已建成的綜合管廊進行劃段巡檢保證各段管廊每周巡檢一次。

網絡維護負責控制中心值班、自動系統的維護管理等工作。

公司運營部配備機電、結構、消防等相關專業人員,持證上崗。管廊自竣工驗收移交后,運營部門即接手行使維護管理職責。

三、質量目標與保證

1、質量目標

總體質量滿足相關質量標準的要求,實現設計功能。

2、質量保證

建立健全質量管理組織機構和工作制度,按ISO9000標準進行質量管理,對運營質量實行全過程控制,并對運營質量負全責。

公司運營部對質量管理體系的運行進行監控,運營部部長為城市綜合管

廊運營質量責任人,質量總監為城市綜合管廊運營質量監督人。質量保證體系包括:動力機制、約束機制、反饋機制、持續改進機制。

項目質量控制體系的運行機制,是由一系列質量管理制度安排所形成的內在動力。運行機制是質量控制體系的生命,機制缺陷是造成系統運行無序、失效和失控的重要原因。因此,在系統內部的管理制度設計時,必須予以高度的重視,防止重要管理制度的缺失、制度本身的缺陷、制度之間的矛盾等現象出現,才能為系統的運行注入動力機制、約束機制、反饋機制和持續改進機制。

1)動力機制

動力機制是項目質量控制體系運行的核心機制,它來源于公正、公開、公平的競爭機制和利益機制的制度設計或安排。這是因為城市綜合管廊運營實施過程是由多主體參與的價值增值鏈,只有保持合理的供方及分供方等各方關系,才能形成合力,是城市綜合管廊運營成功的重要保證。

2)約束機制

沒有約束機制的控制體系是無法使城市綜合管廊運營質量處于受控狀態的。約束機制取決于各質量責任主體內部的自我約束能力和外部的監控效力。約束能力表現為組織及個人的經營理念、質量意識、職業道德及技術能力的發揮;監控效力取決于項目實施主體外部對質量工作的推動和檢查監督。兩者相輔相成,構成了質量控制過程的制衡關系。

3)反饋機制

運行狀態和結果的信息反饋,是對質量控制系統的能力和運行效果進行評價,并為及時作出處置提供決策依據。因此,必須有相關的制度安排,保證質量信息反饋的及時和準確;堅持質量管理者深入生產第一線,掌握第一手資料,形成有效的質量信息反饋機制。

4)持續改進機制

在項目實施的各個階段,不同的層面、不同的范圍和不同的質量責任主體之間,應用PDCA循環原理,即計劃、實施、檢查和處置不斷循環的方式展開質量控制,同時注重抓好控制點的設置,加強重點控制和例外控制,并不斷尋求改進機會、研究改進措施,才能保證城市綜合管廊運營質量控制系統的不斷完善和持續改進,不斷提高城市綜合管廊運營質量控制能力和控制水平。

定期輪換啟動風機、潛水泵并保證運行正常和備用,按照規定加裝潤滑油。 檢查氧量、濕度、溫度變送器及火災探測器等測量元件顯示正常,對于出現異?;蛘邿o顯示的立刻檢修;

每個班測試監控系統是否正常;

管廊內金屬構架應定期進行地阻測試和防銹處理;

溝內電纜的金屬護層應有外護套防水、防腐保護,不得直接與水等接觸; 檢查管廊漏水情況,各種分縫的漏水等,檢查排水實施完好,檢查照明、電氣系統正常;

管線產權單位改變運行方式或者改變參數,必須提前1天書面向綜合管廊管理公司通報,特別是停水、停熱;送水、送熱。

四、日常工作內容

1、廊體維護

綜合管廊屬于地下構筑物工程,管廊的全面巡檢必須保證每周至少一次,并 根據季節及地下構筑物工程的特點,酌情增加巡查次數。對因挖掘暴露的管廊廊體,按工程情況需要酌情加強巡視,并裝設牢固圍欄和警示標志,必要時設專人 監護。

巡檢內容主要包括:各投料口、通風口是否損壞,百葉窗是否缺失,標識是否完整。查看管廊上表面是否正常,有無挖掘痕跡,管廊保護區內不得有違章建筑;對管廊內高低壓電纜要檢查電纜位置是否正常,接頭有無變形漏油,構件是否失落,排水、照明等設施是否完整,特別要注意防火設施是否完善;管廊內,架構、接地等裝置無脫落、銹蝕、變形;檢查供水管道是否有漏水;檢查熱力管道閥門法蘭、疏水閥門是否漏汽,保溫是否完好,管道是否有水擊聲音;通風及 自動排水裝置運行良好,排水溝是否通暢,潛水泵是否正常運行;保證溝內所有 金屬支架都處于零電位,防止引起交流腐蝕,特別加強對高壓電纜接地裝置的監視;巡視人員應將巡視管廊的結果,記入巡視記錄薄內并上報調度中心。

根據巡視結果,采取對策消除缺陷;在巡視檢查中,如發現零星缺陷,不影響正常運行,應記入缺陷記錄薄內,據以編制月度維護小修計劃;在巡視檢查中,如發現有普遍性的缺陷,應記入大修缺陷記錄薄內,據以編制年度大修計劃;巡視人員如發現有重要缺陷,應立即報告公用事業服務中心和相關領導,并作好記錄,填寫重要缺陷通知單。運行管理單位應及時采取措施,消除缺陷;加強對市

政施工危險點的分析和盯防,與施工單位簽定“施工現場安全協議”并進行技術交底。及時下發告知書,杜絕對綜合管廊的損壞。

日常巡檢和維修中要重點檢查管道線路部分的里程樁、??沧o坡、管道切斷閥、穿跨越結構、分水器等設備的技術狀況,發現沿線可能危及管道安全的情況;檢查管道泄漏和保溫層損害的地方;測量管線的保護電位和維護陰極保護裝置;檢查和排除專用通訊線故障;及時做好管道設施的小量維修工作,如閥門的活動和潤滑,設備和管道標志的清潔和刷漆,連接件的緊固和調整,線路構筑物的粉刷,管線保護帶的管理,排水溝的疏通,管廊的修整和填補等。

2、附屬設施維護

綜合管廊內附屬系統主要包括控制系統、火災消防與監控系統、通風系統、 排水系統和照明系統等,各附屬系統的相關設備必須經過有效及時的維護和操作,才能確保管廊內所有設備的安全運行。因此附屬系統的維護在綜合管廊的維 護管理中起到非常重要的作用。

控制中心與分控站內的各種設備儀表的維護需要保持控制中心操作室內干凈、無灰塵雜物,操作人員定期查看各種精密儀器儀表,做好保養運行記錄;發現問題及時聯系公司相關自控專業技術人員;建立各種儀器的臺帳,來人登記記錄,保證控制中心及各分控站的安全。

通風系統指通風機、排煙風機、風閥和控制箱等,巡檢或操作人員按風機操作規程或作業指導書進行運行操作和維護,保證通風設備完好、無銹蝕、線路無損壞,發現問題及時匯報至公司的相關人員,及時修理。

排水系統主要是潛水泵和電控柜的維護,集水坑中有警戒、啟泵和關泵水位線,定期查看潛水泵的運行情況,是否受到自動控制系統的控制,如有水位控制線與潛水泵的啟動不符合,及時匯報,以免造成大面積積水影響管廊的運行。

照明系統的相關設備較多,電纜、箱變、控制箱、PLC、應急裝置、燈具和動力配電柜等設備。保證設備的清潔、干燥、無銹蝕、絕緣良好,定期對各儀表和線路進行檢查,管廊內和管廊外的相關電力設備全部納入維護范圍。電力系統相關的設備和管線維護應與相關的電力部門協商,按照相關的協議進行維護。

火災消防與監控系統,確保各種消防設施完好,滅火器的壓力達標,消防栓 能夠方便快快速的投入使用,監控系統安全投入。

以上設備需根據有效的設備安全操作規程和相關程序進行維護,操作人員經過一定的專業技術培訓才能上崗,沒有經過培訓的人員嚴禁操作相關設備。同時,在綜合管廊安全保護范圍內原則應禁止從事排放、傾倒腐蝕性液體、氣體;爆破;擅自挖掘城市道路;擅自打樁或者進行頂進作業以及危害綜合管廊安全的其他行為。如確需進行的應根據相關管理制度制定相應的方案,經高新區公用事業服務中心和管廊管理公司審核同意,并在施工中采取相應的安全保護措施后方可實施。管線單位在綜合管廊內進行管線重設、擴建、線路更改等施工前,應當預先將施工方案報管廊管理公司及相關部門備案,管廊管理公司派遣相應技術人員旁站確保管線變更期間其他管線的安全。

3、控制中心維護

綜合管廊控制中心是一個深度集成的自動化平臺,它集成了環境與設備監控系統、視頻監控系統、安防系統、火災報警系統、語音通信系統、電力監控系統等子系統,為運營與維護人員提供了一個完整、統一的監控平臺。

控制中心的維護包括日常維護及定期維護。日常維護是各子系統發生故障時及時維修。定期維護是整個控制中心定期(每季或每月)對整個系統的運行出現的問題進行維修及保養。

要構建怎么管、控、維系統?具備哪些功能?

針對城市地下綜合管廊智能監控中底層前端設備接入數據量大且通信協議標準不統一,以及智能管理水平低、預警延時等問題,研究和設計城市地下綜合管廊智能監控平臺。在應用平臺化理念的基礎上,探索出城市地下綜合管廊“總控中心+分控中心”的二級管理模式,提出智能監控平臺的總體架構,最后對前端設備接入系統、網絡系統、數據中心3個關鍵子系統進行設計,利用前端設備進行城市地下綜合管廊監控數據的穩定采集、網絡系統對采集數據的安全傳輸、數據中心對采集數據的統一組織和管理,實現對城市綜合管廊的一體化集成管理。

1 研究背景

為積極響應城市地下空間開發與利用政策,城市地下綜合管廊在新建城區或具備建設條件的地區廣泛應用。城市地下綜合管廊是城市生命線走廊,收容的管線種類多樣,而且管廊自身功能使用的動力、照明、通風、排水等設備繁多,使用傳統的地下空間管理辦法,借助圖紙、各類卡片來管理龐大的城市管線資料,會導致數據不全、精度不高、資料保管分散、預警延時、處理滯后等問題。因此,使用現代信息技術,建設城市地下綜合管廊智能監管平臺,對地下綜合管廊進行信息化管理,及時發現和處理事故,才能發揮城市地下綜合管廊的作用。

2 綜合管廊管理模式

基于綜合管廊規劃和管理需求,結合對國內外綜合管廊運行管理的調研和考察,城市地下綜合管廊采用“總控中心+分控中心”的兩級管理模式。

總控中心在省政府組織領導下,對整個城市綜合管廊進行統一監管、預警和處置,在分控中心配合下,接收分控中心采集的環境與設備信息、安防與消防信息、管線狀態信息、管理信息等??偪刂行呢撠?zé)對接收的信息進行分析和處理,生成并發布控制信息,合理、有效地組織管廊運營與管理,保證管廊安全運行(見圖1)。

分控中心負責與廊內監控設備配合,采集管廊環境與設備信息、安防與消防信息、管線狀態信息、報警信息及應急響應信息等實時信息,并將采集信息上傳到本地服務器或視頻矩陣,供總控中心監控程序連接訪問。同時,分控中心對管廊內的設備和設施等進行控制(見圖2)。

綜合管廊智能監控平臺服務于總控中心和分控中心,平臺是在屏蔽底層前端設備異構性的同時,實現對各類信息之間的融合應用。平臺打破傳統的單管廊獨立監控傳統模式,實現了以云計算、云存儲、物聯網技術為核心的集中一體化監控。

3 平臺架構

平臺從層次上分為數據采集層、數據接入層、數據處理層、應用層。從各層次的實現上看,平臺主要包括前端設備接入系統、網絡系統、數據中心及公共服務平臺。平臺系統架構如圖3所示。

1)數據采集層對管廊內環境和管線運行狀態進行實時監控,各部分設備通過標準通信接口連接,將采集數據發送至數據中心,為綜合管廊智能化應用提供數據支撐;同時各設備基于本身硬件設計,實現自身基本處理功能。

2)數據接入層通過專網把監控數據接入平臺,各業務系統軟件與平臺軟件對接,平臺對監控數據進行分類和管理,建立采集數據和控制指令的統一入口和通信通道,同時,對重要數據進行存儲。

3)數據中心建立綜合管廊共享數據庫及數據資源管理系統,并通過公共服務實現管廊主數據和主題數據的集成和共享,實現基于管廊大數據的應用。支撐平臺對綜合管廊進行統一調度及部門協同,實現對綜合管廊環境、智能設備、各專業系統的集中展示與監管,為監控中心調度員、值班人員提供管理服務。

4)應用層以公共服務平臺為基礎,基于設定的功能要求,對數據進行處理、分析,并生成分析結果。該層同時接收各類操作指令,生成操作處理結果。面向政府部門、管線權屬單位和運營公司提供管廊監控、安全監管及管線監控等統一應用服務。



1 總控中心組成



 2 分控中心組成

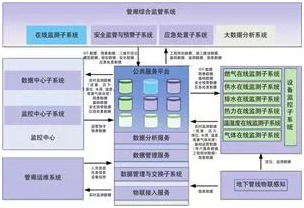

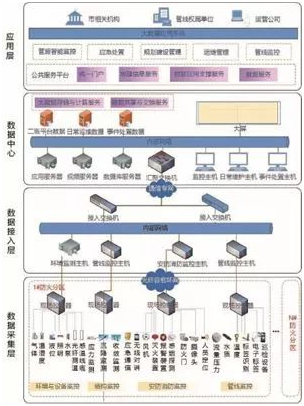

3 平臺系統架構



4 平臺關鍵子系統

4.1 前端設備接入系統

前端設備接入系統是平臺中數據的源頭,負責各前端設備的接入、協議的解析,最終獲取前端設備的監控數據,為數據接入層提供數據組成及其系統配置,應根據綜合管廊建設規模、納入管線的種類、綜合管廊運營維護管理模式等確定。系統組成如圖4所示。

環境與設備監控系統應包括環境監控子系統、照明控制子系統、通風控制子系統、排水控制子系統、供電監控子系統等。系統采用PLC系統,系統主機設于分控中心內。內設監控工作站、服務器、網絡通訊設備等,對各監控設備進行統一監測、控制和管理,并完成系統設置、數據處理、能耗統計管理等工作。

安全防范系統應包括視頻監控子系統、入侵監控子系統、出入口控制子系統、電子巡更子系統等,宜包含人員定位子系統。

自動報警系統應包括火災自動報警子系統、可燃氣體探測報警子系統、智能疏散子系統等。

通信系統應包含固定電話子系統,宜包含無線對講子系統和廣播系統。

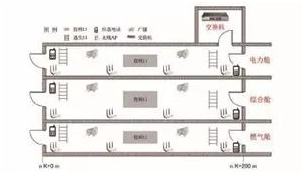

各系統布點原則如圖58所示。

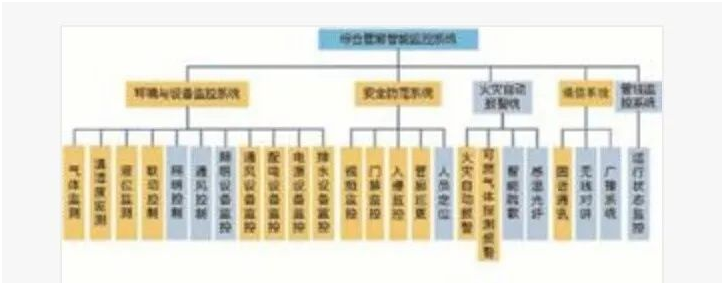

4 管廊智能監控系統組成

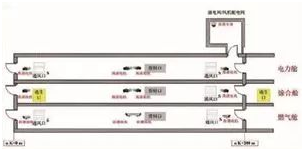

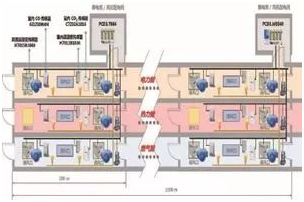

5 環境與設備監控系統前端主要設備布點





6 安全防范系統前端主要設備布點

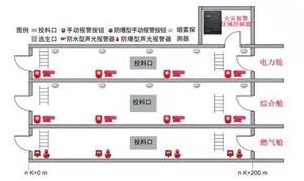

7 火災自動報警系統前端主要設備布點





8 通信系統主要前端設備布點



4.2 網絡系統

為滿足綜合管廊大量前端設備的聯網需求,政府部門、管廊運營單位、管線權屬單位之間形成實時、雙向、互動的信息通信網絡,應構建政務內網、政務外網和管廊專網。其中,政務內網主要用于市政府及各部門的內部管理和辦公;政務外網主要服務于入廊管線各權屬單位及部門;管廊專網用于總控中心、分控中心與管廊前端設備,采集數據和控制信號傳輸。

綜合管廊網絡系統的拓撲如圖9所示。

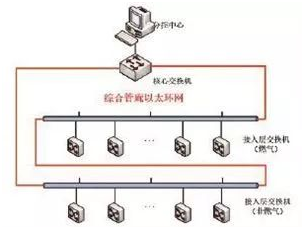

綜合管廊專網詳細結構由1個主干環網、多個下級主干環網和綜合管廊底層環網構成(見圖1011)。主干環網由總控中心的核心交換機和分控中心匯聚層交換機構成。下級主干環網由分控中心匯聚層交換機與分控中心的核心交換機構成;同時設備間內的匯聚層千兆以太網交換機與其供電范圍內防火分區通風口設備層的接入工業以太網交換機組成綜合管廊底層千兆以太環網。

4.3 數據中心

城市綜合管廊智能監控平臺的數據中心是在現有基礎數據資源基礎上,形成管線分領域、規劃、建設、應急聯動和運行分析主數據、主題數據,經過數據分析和管理服務,通過數據交換服務實現與各數據庫、信息系統及綜合管廊管理系統之間的數據獲取與交互,完成數據查詢請求、更新數據入庫、預警信息獲取、數據規劃信息的獲取等工作,并響應終端請求,負責向終端設備發送查詢數據、報警信息、規劃輔助決策等信息。

數據架構描述了綜合管廊信息管理系統及專業運營系統之間的數據交換關系(見圖12)。

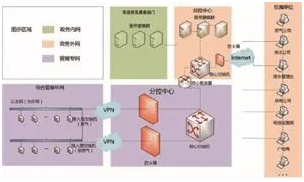

9 網絡拓撲



10 分控中心與總控中心網絡拓撲

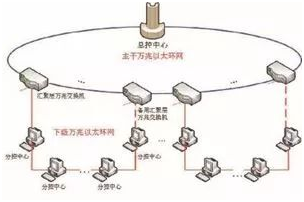

11 綜合管廊與分控中心網絡拓撲



12 數據架構



1)通過地下管廊的物聯感知設備和手段,對管線數據進行采集,將相應管線、管廊環境及管廊設備的運行狀況監測數據等發送給相應的專業在線監測子系統,進行業務處理。地下管線隱患排查數據進入數據中心的隱患信息數據庫,為各級管理系統提供共享。

2)燃氣、供水、排水、熱力、溫濕度、氣體等專業在線監測系統和設備監控系統將實時監測數據(包括流量、壓力、液位、水質、溫度、有害氣體等)、基礎數據及隱患數據等通過數據交換系統與智能監控平臺進行共享;專業運營系統接受上級部門提供的隱患提醒數據、安全預警數據、應急處置數據等。

3)通過實時監測數據、隱患數據,智能監控平臺對各專業管線的運營情況進行掌握和監管,同時,智能監控平臺也將其發現的隱患情況與專業運營系統進行共享,并對已經發現的管線隱患和健康問題,通過指令的方式通知各管線權屬單位進行相應的維修和維護。

4)智能監控平臺需接受各管線權屬單位工程規劃數據、監測數據、隱患數據等,通過對數據的分析處理,將三維可視化模型數據、管線監控數據、環境監控數據、設備監控數據、安防消防監控數據等與專業運營系統進行共享。

5 結語

從城市地下綜合管廊的“監、管、控、維”4方面出發,提出了綜合管廊的二級管理模式,并對綜合管廊智能監控平臺的前端設備接入系統、體系架構、網絡架構和數據架構進行了設計。該平臺實現了對不同區域管廊的遠程控制,有效地降低安全隱患,保證管廊管線環境的安全,提升城市安全和管線安全的整體水平,對打造民生工程起到一定的積極作用。
