3 城鎮污水、工業廢水在線監測

3.1 整體架構

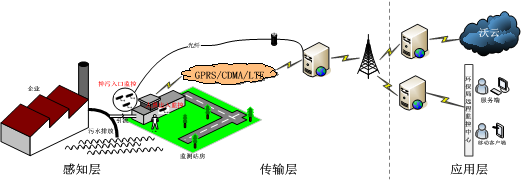

系統以物聯網經典架構為基礎，層次上主要分為感知層、傳輸層、應用層三部分。

感知層：主要由戶外基礎設施與監測站房構成，通過對企業的污水排放口與監測站房設備的運行進行24小時的視頻監控與污水在線監測，完成前端數據的采集與融合傳輸。

傳輸層：采用有線與無線兩種傳輸方式，完成對視頻數據與采集數據的傳輸與遠程設置。

應用層：通過建立環保局專項私有云，搭載污染源實時監測管理系統，對感知層的采集數據進行存檔、統計、分析，實現對涉水企業排污狀況的實時監測、掌控及相關業務的拓展。

3.2 系統設計

本次項目系統建設主要包括污染源在線監測、視頻實時監控、集中業務展示3個子系統：

 3.2.1污染源在線監測子系統

主要由監測站房、在線監測儀器設備系統、服務端與客戶端數據管理系統組成：

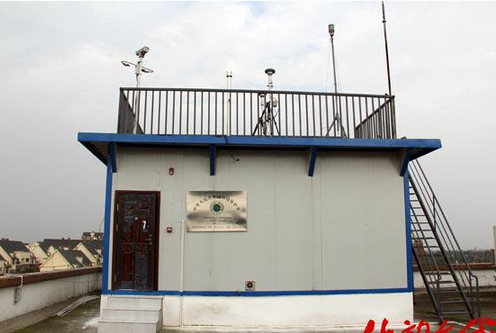

（1）監測站房



站內布放相關設備、儀器等基礎設施，保障設備基本運作的外部環境需求，其建設將根據實地情況滿足室內或室外部署要求，建設過程中應注意以下事項：

1）新建監測站房面積應不小于10。監測站房應盡量靠近采樣點，與采樣點的距離不宜大于50m，監測站房應做到專室專用。

2）監測站房應密閉，安裝空調，保證室內清潔，環境溫度、相對濕度和大氣壓等應符合的要求。

3）監測站房內應有安全合格的配電設備，能提供足夠的電力負荷，不小于5kW，站房內應配置穩壓電源。

4）監測站房內應有合格的給、排水設施，應使用自來水清洗儀器及有關裝置。

5）監測站房應有完善規范的接地裝置和避雷措施、防盜和防止人為破壞的設施。

6）監測站房如采用彩鋼夾芯板搭建，應符合相關臨時性建（構）筑物設計和建造要求。

7）監測站房內應配備滅火器箱、手提式二氧化碳滅火器、干粉滅火器或沙桶等。

8）監測站房不能位于通訊盲區。

9）監測站房的設置應避免對企業安全生產和環境造成影響。

（1）在線監測儀器設備系統

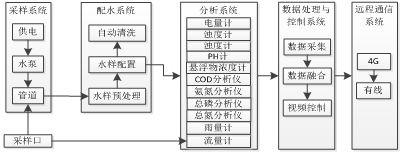

此部分主要由采樣系統、配水系統、分析系統、數據處理與控制系統、遠程通信系統（含有線、無線接口）五部分組成，對涉水企業進行在線監測，將在線監測儀器與數據采集終端相連，通過有線專網或無線的網絡傳輸方式將在線監測的環境質量數據傳回環保云。在線數據傳回環保云后，進入數據庫進行后臺數據統一管理、大屏幕實時數據展示、電子地圖展示、數據監控并進行統計分析，生成監測數據報表。同時出差人員或監察執法人員可以通過無線通訊設備在移動狀態查看在線監測數據，其示意圖如下：



1）采樣系統

包括水泵、管路、供電及安裝結構部分。在設計上必須對各種氣候、地形、水量變化等提出相應解決措施，能夠自動連續地與整個系統同步工作，向系統提供可靠、有效水樣。

2）配水系統

包括水樣預處理裝置、自動清洗裝置及輔助部分。配水單元直接向自動監測儀器供水，具有在線除泥沙和在線過濾，手動和自動管道反沖洗和除藻裝置；其水質、水壓和水量應滿足自動監測儀器的需要。

3）分析系統

由一系列廢水自動分析和測量儀器組成，包括：電量計、PH計、氨氮在線分析儀、COD在線分析儀、總氮在線分析儀、流量/流速計及自動采樣器等組成，監測因子有（暫定）：濁度、PH、COD、氨氮、流量、總磷、總氮監測設備及檢測站房內電表運行數據、自來水用量（監測對象的用水量）、水流量（監測對象的排水量）、當?shù)赜晁俊?span>

4）數據處理與控制系統

污染源在線監測數據采集器采用通用型環境自動監測數據采集器產品，并滿足以下要求：

①兼容性強，可以連接不同廠家、不同類型、不同通訊協議的在線監測設備，能夠支持企業自購的各類環境監測設備；

②具有本地?cái)?shù)據存儲功能，可存儲3個月以上數據；

③在遠程通訊中斷的情況下，記錄并存儲采集數據，通訊恢復后，斷點續傳，以保證上傳數據的連續性。

④能夠支持與視頻系統的交互，可觸發視頻拍攝動作。

5）遠程通信系統

在線監測數據可采用4G（無限流量卡）或2M電路的網絡傳輸機制，傳輸至沃云，以供環保局等用戶進行訪問讀取。

（1）服務端數據管理系統

服務端主要負責感知數據的獲取及相關管理，為用戶提供了一個可視化、可操作的界面平臺，從而使用戶能夠直觀地從界面中獲取特定監測對象的各類詳盡數據信息，以便執法人員進行后續相關工作的開展，其應滿足的功能如下：

1）數據看板

在系統的首頁面，動態展示聯網率、污染物排放情況、污染企業分類統計、當前的排污大戶信息、超標報警信息、重點關注企業等全局性信息。

2）實時監控

系統提供多點監控、單點監控、地圖監控三種方式，以適應不同用戶的實時監控需要。

3）多點監控

以列表的形式實時顯示企業監測點的排污信息。

4）單點監控

對單個排污監測點以數據列表和曲線圖的方式展示實時數據，曲線圖支持單畫面和多畫面顯示，圖形可局部放大縮小。

5）地圖監控

基于電子地圖，可對污染源進行快速定位，查看排污口基本信息和實時排污情況。

注：地圖監控功能需要GIS支持。

6）監督管理

實時收集監測設備的電表運行數據，查看監測設備的運行情況，可及時發現監測設備故障。

實時收集自來水用量數據，遏制污染源企業惡意調節進水口水樣稀釋比例，監測數據弄虛作假的行為。

7）數據審核

審核前的數據首先存儲在原始數據庫中，審核后的數據存儲在審核數據庫中?？墒謩?dòng)或自動對監測數據進行審核，審核通過的數據才可參與統計分析與報表輸出等?？蓪?duì)審核通過的數據進行重新審核，重新審核后的數據，需要重新生成對應的統計數據和報表，并對審核日志進行記錄。審核后的數據單獨存貯在審核數據庫中，不影響原始數據。

依據國家相關標準及數據狀態標記進行數據審核，對于設備不能上傳數據標識的情況，軟件提供人工錄入標記功能，可手工輸入數據狀態標記。

8）數據查詢

可查詢已通過審核的歷史監測數據，包括實時數據、分鐘數據、10分鐘數據、小時數據、天數據等，生成年、季、月、日的歷史數據變化曲線和數據列表，并可以多種格式（EXCLE、圖片）導出查詢結果。

9）報警管理

系統可對各類報警信息進行通知、記錄和統計分析。

系統可靈活的配置報警通知及超標定義，報警信息（包括報警類型、報警詳情等）支持以網頁彈窗提示、短信、郵件、聲音等方式通知相關業務人員。

10）報表中心

①常規報表

可實現以行政區域、企業類別（廢水、污水）、時間段（年、半年、季、月、周、日）生成符合國家標準格式的統計報表并支持用戶自定義格式；報表可導出為PDF/EXCEL等文件，報表可以是原始數據報表，也可以是審核后的數據報表。

②超標報表

日均值超標報表，統計區域內所有企業的日均值超標數據；

日超標統計報表，統計區域內所有企業累計超標的小時；

企業超標報表，統計企業一段時間內的超標情況。

③數據有效性統計報表

對采集到的數據做有效性統計，根據審核通過的數據與采集到的數據作比較。

④報表打印

支持導出Excel、PDF文檔和打印預覽、頁面設置、打印機設置及打印等基本的打印功能。

11）統計分析

①同比分析

系統可按區域、流域、企業類別、排放去向（污水廠）、排口、關注程度等統計分析當年時間區間與往年時間區間的污染物排放情況，生成數據報表及統計圖表。

②環比分析

系統可按區域、流域、企業類別、排放去向（污水廠）、排口等方式統計分析當前時間區間與上一個相同時間區間的污染物排放情況，生成數據報表及統計圖表。

12）總量計算

①按統計對象（企業、地區、行業、流域）統計一定時間點（年、月、季、周、日）或時間段（年、月、天、任意）的污水排放量、污染物排放量；統計結果可展示為列表、柱狀圖、餅狀圖等；

②統計整個地區單時間（年、月、季、周、日）或多時間（年、月、日、任意）內污染物排放總量；統計結果表現為列表、柱狀態、餅狀圖，以此可確定某一地區的排污大戶，并可在地圖展示相關專題圖。

13）信息管理

①企業信息管理

除包括常規的信息（企業名稱、法人、注冊類型、企業類型、企業規模、地址、投產日期等）外，還包含企業排污去向（如為污水廠，則標記污水廠名稱），企業如為間歇排放，需包含間歇排放的時間段，排污口信息等。

②系統管理

對組織機構管理、人員信息、角色權限、系統日志、污染源編碼表等系統管理內容進行添加、刪除、修改等維護操作，對報警和審核參數進行配置。

14）部署注意

服務端數據的獲取來自沃云專享私有云，同時要預留數據存儲機房移植至新建室內服務器的功能，服務端還應同時容納大于100個監測點（企業）數據流入的承載能力，本次監測點的IT設施未完善，沒有機房、視頻、局域網等網絡信息，在實際部署時候，需要增加通信線路。

（2）客戶端數據管理系統

除導出功能外，其余同服務端功能大致相同。

3.2.2視頻實時監控子系統

環保部門一般在企業都設有污水監測站、污水處理車間、危廢庫、生產關鍵點，負責對企業排出的廢水進行檢測，取得各種污染物的含量指標，確保企業排出的工業廢水達到規定的標準。但是這種方式獲得的僅僅是數據的信息，缺少一種直觀的方式來對廢水的情況進行觀察了解，并且監測站大都采用的是自動取樣檢測的無人運行方式，為了避免偷排的情況發生，需要部署一套視頻監控系統作為監測系統的完善和補充。

在本系統中，此部分主要負責對工廠主要污染物排放口、水處理設施、危廢庫、在線監測站房等重要地點進行全天候的視頻監控，解決環保執法部門對國控、區控重點污染企業實時監控與違法取證的需求，其滿足功能如下：

1）實時監控

集成排污口、監測站房以及企業關鍵點視頻監控，查看現場視頻。

2）錄像與回放

對視頻進行錄像存儲．并對存儲的錄像文件進行集中管理。為了合理地利用存儲空間，用戶可以根據具體需要設置錄像時間和錄像方式。

3）云臺控制

用戶可用鼠標控制攝像機上下、左右、變焦、聚焦等操作，支持鍵盤控制圖像選擇、云臺鏡頭轉動、預置位設置、跳轉、燈光等操作。

4）數據聯動

可將排污口的監測與視頻進行疊加聯動，在視頻上顯示排污口的監測數據，加強排污判斷的直觀性。

5）超標自動錄像取證

污染源排口濃度一旦超標，將自動進行錄像取證，形成錄像證據包，可進行查看和下載，從而為環境監察執法提供執法證據和依據。

3.2.3集中展示子系統

建設集合在線監測數據、視頻監控和GIS于一體的集中展示子系統，可在GIS地圖上展示污染源企業的排污信息和視頻信息。

4 系統分工

////////

5 注意事項

5.1 進水口、排放口

1）進水口應設置在沉砂池前，盡量靠近廢水污染源標準排放口附近，距離不宜大于20米，且安裝位置應高于取樣口采樣點的位置，落差不宜大于3米。

2）排放口應設置在處理工藝末端，且滿足環境保護部門規定的排放口規范化設置要求。

3）進水口、排放口的的設置應能滿足安裝污水水量自動計量裝置、采樣取水系統和水質自動分析儀器等相關設備的要求。

4）安裝地點應清潔，應避開腐蝕性氣體，無機械震動，附近不應有強電磁場干擾。

5.2 視頻系統

前端攝像機的監控范圍大小、視頻采集質量將影響整個視頻監控系統的效果，應結合工廠內實際環境選擇合適的產品和技術方法。為保障視頻監控的效果，

污口和取樣口擬采用200萬抗腐蝕性能的高清智能球機，利用球機監控范圍廣的特點，對整條排污渠實施監控，杜絕污水的偷排現象；而在線監測站室內則采用紅外半球型攝像機，由于室內光線較差，紅外功能可保證攝像機24小時的全天錄像；最后，考慮到通信費用，建議本地（監控點）先存儲，再非實時傳輸設定時間段的錄像到監控中心平臺。

本方案在排污管和取樣口附近推薦部署攝像機，要求每個污染源企業的視頻監控點至少3個以上，根據所需監控的范圍、角度、場景以及現場條件來選擇安裝方法，以確保24小時實時全面地觀察到污水排放到取樣的整個過程，杜絕了企業弄虛作假的可能。高清攝像機的運用，使得管理人員能夠通過監控畫面清晰地觀察到污水的顏色等信息，而不僅僅依賴于檢測的數據。

污水監測站多是采用無人值守的方式，為了防止站內的檢測儀器遭受人為破壞和偷盜，以及防止企業人員進去篡改數據，系統在大門部署門禁系統，室內部署紅外槍式網絡攝像機。監測站只允許擁有權限的人進入，并且對所有進出人員進行記錄，并錄像保存，便于日后查詢。當有人入侵時，聯動攝像機自動進行拍攝錄像。

安裝時注意以下幾點：

1）工廠內可能有高溫、高壓或者高腐蝕性設備，安裝時首先應考慮與這些設備的安全距離。

2）攝像機支架的選擇必須滿足荷重要求，同時具備防銹防腐功能。

3）安裝應牢固，不得歪斜，制作要美觀。

4）不具備條件可利用原有水泥桿配套U型抱箍安裝攝像機。

5）對于采光條件比較差的場所，以及夜晚低照度環境下的監控需要，為了保障監控質量，需要在監控點配置補光燈，在監控現場環境及設備時開啟周圍的燈光。通過平臺軟件，可在平臺控制現場任意燈光。

5.3 配件清單及參數

5.3.1 配件清單

5.3.2 相關參數

1）工作電壓和頻率

工作電壓為單相（220±20）V，頻率為（50±0.5）Hz。

2）通信協議

支持RS-232、RS-485協議，具體要求按照 HJ/T212 規定。

3）儀器相關認證要求

水質在線自動監測儀應具有中華人民共和國計量器具型式批準證書或生產許可證，應通過國家環境保護總局環境監測儀器質量監督檢驗中心適用性檢測。

4）COD在線分析儀

①方法原理

在酸性條件下，將水樣中有機物和無機還原性物質用重鉻酸鉀氧化的方法，檢測方法有光度法、化學滴定法、庫侖滴定法等。

②測定范圍

20～15000mg/L，可擴充。

③性能要求

實際水樣比對試驗80%相對誤差值的單個值應滿足表1的要求，其它各項性能指標應滿足HBC6-2001要求。

表1 化學需氧量（CODCr）水質在線自動監測儀實際水樣比對試驗



5）氨氮水質自動分析儀

①方法原理（氣敏電極法、光度法）

氣敏電極法：采用氨氣敏復合電極，在堿性條件下，水中氨氣通過電極膜后對電極內液體PH值的變化進行測量，以標準電流信號輸出。

光度法：在水樣中加入能與氨離子產生顯色反應的化學試劑，利用分光光度計分析得出氨氮濃度。

②測定范圍

測量最小范圍：（1）電極法為 0.05～100 mg/L；（2）光度法為 0.05～50mg/L。

③性能要求

光度法零點漂移指標值應在±5%以內，電極法和光度法的實際水樣比對試驗80%相對誤差值的單個值均應在±15％以內，其它各項性能指標應滿足 HJ/T101 要求。

6）總磷水質自動分析儀

①方法原理

將水樣用過硫酸鉀氧化分解后，用鉬銻抗分光光度法測定。氧化分解方式主要有三種：水樣在120℃、30min加熱分解；水樣在120℃以下紫外分解；水樣在100℃以下氧化電分解。

②測定范圍

測定最小范圍：0～50mg/L。

③性能要求

實際水樣比對試驗80%相對誤差值的單個值應在±15％以內，其它各項性能指標應滿足 HJ/T103要求。

7）總氮水質自動分析儀

①方法原理

光度法：水樣中加入堿性過硫酸鉀溶液進行消解，氧化分解生成的NO3-可用紫外分光光度計測量。

②測定范圍

測量最小范圍：0～100 mg/L。

③性能要求

實際水樣比對試驗80%相對誤差值的單個值應在±15％以內，其它各項性能指標應滿足 HJ/T102要求。

8）PH水質自動分析儀

①方法原理

玻璃電極法。

②測定范圍

測量最小范圍：PH 2～12 （0～40℃）。

③性能要求

實際水樣比對試驗80%絕對誤差值的單個值應在±0.5PH以內，其它各項性能指標應滿足HJ/T96要求。

9）流量計

流量計是指用于測定污水排放流量的儀器，一般宜采用超聲波明渠污水流量計或管道式電磁流量計，如果使用其他測量方式的流量計，其各項性能指標應滿足5.3.2中的1）、2）、3)相關要求。

10）數據處理與控制系統

①能實時采集在線監測儀器及輔助設備的輸出數據。

②能對采集的數據進行處理、存儲和顯示，適合模擬信號、數字信號等多種信號輸入方式，兼容多種在線監測儀器的通信協議。

③應具有數據處理參數遠程設置功能，例如：可以通過上位機設定或修改采樣數據的量程，監測參數報警值的上、下限等。

④應具有數據打包和遠程通信功能。

⑤應具有多種遠程通信方式，例如：定時通信方式、隨機通信方式、實時通信方式、直接通信方式等。

⑥應具有自檢、故障自動恢復、斷電數據保護功能。

⑦當水質參數超標時，可在發出報警，同時啟動視頻系統拍攝存檔。

5.4 線纜敷設要求

1）除了選擇充分滿足標準的線纜之外，施工必須符合GB50217-1994《電力工程電纜設計規范》的要求。

2）線纜長度應滿足距離要求，避免電纜的破裂接續，若必須接續時，采用焊接方式或者專用連接器；

3）電源電纜和信號電纜應分開鋪設；

4）所有電纜應避開惡劣環境，如高溫?zé)嵩春突瘜W(xué)腐蝕區等；

5）所有電纜應遠離高壓線或大電流電纜，不易避開時應各自專配金屬管，并盡可能地埋入地下；

6）當在建筑內鋪設時，應按建筑設計規范選用管線材料及鋪設方式，埋于建筑物體內；

7）電纜穿管前應清理管內雜物，穿線時宜涂抹黃油或滑石粉，進入管口的電纜應保持平直，管內線纜不能有接頭和扭結，穿好后應作防潮、防腐等處理；

8）電纜應從所接設備下部穿出，并留出一定余量；

9）在電纜端做好標志和編號，便于事后排查。

5.5 調試

在現場完成在線監測儀器的安裝、初試后，對在線監測儀器進行調試，調試連續運行時間不少于72小時。

每天進行零點校準和量程校準檢查，當累積漂移超過規定指標時，應對在線監測儀器進行調整。

因排放源故障或在線監測系統故障造成調試中斷，在排放源或在線監測系統恢復正常后（服務端與客戶端），重新開始調試，調試連續運行時間不少于72小時。

調試完畢后，完成系統使用手冊、常見故障處理方法。

6 附錄

6.1 規范性引用文件

本規程引用了下列文件中的條款。凡是不注日期的引用文件，其有效版本適用于本規程。

GB11914	水質化學需氧量的測定重鉻酸鹽法
GB50093	自動化儀表工程施工及驗收規范
GB50168	電氣裝置安裝工程電纜線路施工及驗收規范
HBC6-2001	環境保護產品認定技術要求化學需氧量（CODCr）水質在線自動監測儀
HJ/T70	高氯廢水化學需氧量的測定氯氣校正法
HJ/T96-2003	PH水質自動分析儀技術要求
HJ/T101-2003	氨氮水質自動分析儀技術要求
HJ/T102-2003	總氮水質自動分析儀技術要求
HJ/T103-2003	總磷水質自動分析儀技術要求
HJ/T212	污染源在線自動監控（監測）系統數據傳輸標準
JB/T9248	電磁流量計
ZBY120	工業自動化儀表工作條件溫度、濕度和大氣壓力
