設 計 方 案

一、   概述：

 以目前國家綠色建筑申報中停車場項目為例進行講述：對于目前很多地下停車場存在汽車汽油燃燒后排放出的汽車尾氣中含有大量的一氧化碳有害氣體物質，為了能給生活創造一個清潔舒適的環境，國家建委要求對地下封閉式的停車場汽車產生的尾氣對人體健康安全提出更高的要求，封閉式停車場里面的有毒有害氣體（特別是其中一氧化碳是有毒氣體）當空氣中含量超標容易引發嚴重安全事故，甚至引起人員傷亡，因此要求實時監控空氣中一氧化碳濃度情況，當空氣中濃度超標時，自動控制風機啟動換氣，同時將報警信號傳輸?shù)较辣O(jiān)控中心上位機上；當濃度降低至報警值一下后自動恢復系統停止風機運行。

 本設計方案采用重慶旭歐科技有限公司生產的氣體報警控制器（XO-W6000）為主機，采用總線通訊點型氣體探測器，每只探測器內置唯一的身份識別碼，主機與探測器之間采用總線連接方式，非常適用于智能化氣體泄漏檢測及報警智能集中控制系統，其具備先進的網絡報警功能。

本系統可以設置多個分區，各個區域內各設置一臺排風機，排風機通過聯動控制箱來控制大功率風機工作，主機連接探測器過多的情況可采用低壓電源箱來提供探測器的供電。連接至消防控制中心圖形化顯示系統，可實時顯示每個區域的狀態。當各個區域內發生氣體泄漏狀況時，探測器發出報警信號同時反饋給風機，使其動作（氣體報警濃度設置為30PPM時為報警并啟動風機，當氣體濃度降至報警值時以下時自動復位并停止風機運行）控制器及時將報警信息傳輸至消防監控中心PC機中XG100圖形化監視系統，以便于安保人員及時發現氣體泄露狀況。本系統還可以擴展為支持在消防控制室手動和自動啟動各個區域的控制風機，這樣可實現現場監控（報警）和監控室集中監控管理，極大的保障了業主的財產及生命安全。

另外，處于值班室的人員還可通過報警控制器遠程查看各個節點探測器的工作情況，是否有故障及報警，或遠程控制啟動風機；當發生泄漏報警時，通過控制器可精確查看發生泄漏的位置，可快速定位和進行相應處理。

本監測監控系統特點：

1、網絡化管理：

a)   可遠程偵測每個節點的工作情況及報警情況；

b)   可遠程控制每個風機、電磁閥或其它設備；

2、節點及報警控制器均具有聲光報警功能；

3、具備記錄黑匣子功能，內部采用大規模存儲器，可存儲開關機、報警、故障及事件記錄共多達3400條，10年掉電數據不會丟失；

4、系統結構安全，在通訊中斷的情況下，各節點在發生氣體泄漏也可控制聲光報警發出聲光報警警示；

5、中文操作界面，人機界面友好；

6、支持拼音方式漢字輸入，可錄入節點中文地址信息；

7、現場聯動編程輸出，報警控制器內置三組開關量控制觸點，保持信號和脈沖信號按需可調

8、控制器具備兩級報警功能，可分區域、分對象設置探測器報警限值，可單獨設置任意探測器的報警限值；

9、通過簡要的聯動編程設置，可實現分區域報警輸出功能并聯動風機運行。

氣體控制器XO-W6000執行標準：

本產品設計、制造和檢驗符合以下國家標準：

GB 16808-2008 《可燃?xì)怏w報警控制器系統規程》

有毒有害氣體探測器XO-G603執行標準
    本產品設計、制造和檢驗符合以下國家標準：

GB12358-2006《作業場所環境氣體檢測報警儀通用技術要求》

GB 3836.1-2010 《爆炸性環境 第1部分：設備 通用要求》

GB 3836.2-2010 《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》

Q/510115-008110－2008《氣體探測器》（重慶旭歐科技有限公司企業標準）

氣體檢測系統安裝方法

有毒有害氣體探測器XO-G603安裝前請閱讀：

GB 50493-2009 《石油化工企業可燃?xì)怏w和有毒氣體檢測報警設計規范》

二、   技術指標

1.  XO-W6000/64氣體控制器    1臺

容    量：探測器及輸入模塊不超過64個

電    源：AC220V/50Hz±15%

輸出電壓：DC24V±15%

本機功耗：≤24W（不包含連接的探測器和配套設備）

通訊方式：HBUS四總線

信號距離：≤1500m

顯示方式：中文液晶

報警方式：聲光報警

報警輸出：3組無源開關量輸出，1組有源DC24V脈沖輸出

                        無源觸點容量：1A/AC220V或2A/DC24V

                        使用環境：溫度0～55℃；濕度≤93%RH（非凝露）

                        環境大氣氣壓：86kpa～106kpa

                        安裝方式：壁掛安裝

                        外形尺寸：長400mm×寬320mm×高115mm

                        重    量：7.2kg（不含電池）

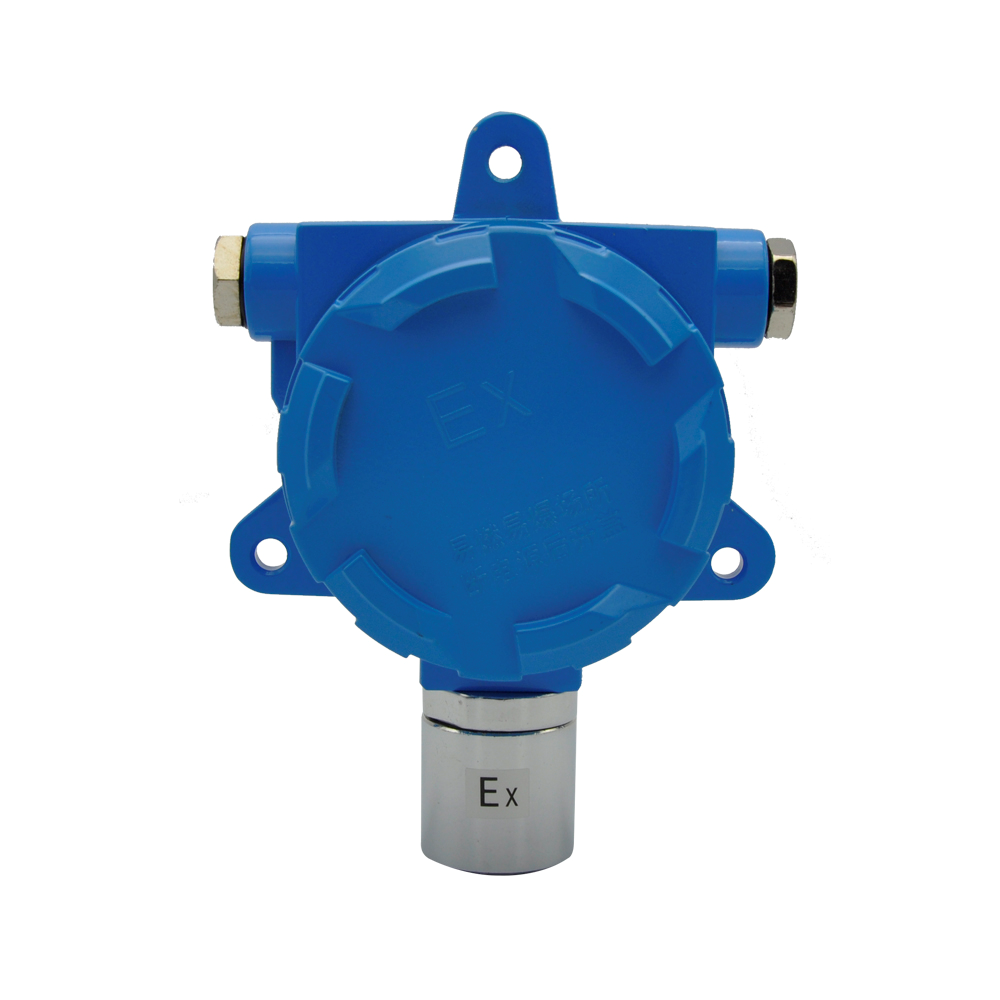

2. XO-G603 有毒有害氣體探測器   1只

檢測對象：一氧化碳

量    程：0~2000ppm

精    度：0.1ppm

檢測原理：電化學式

采樣方式：自由擴散式

通訊方式：HBUS總線

通訊距離：≤1500m

工作電壓：DC14-35V

                                   功    耗：≤1.5W

                                   報警輸出：一個無源開關量輸出觸點（19.5%VOL動作，報警點可調）觸點容量：1A/DC24V

                                   外殼材質：鋁

                                   電氣接口：G3/4”內螺紋

                                   防爆標志：ExdIICT6

                                   防護能力：IP65

                                   外形尺寸：162mm×128mm×68mm

                                   重    量：1.5kg

                                   使用環境：溫度0～55℃；濕度≤93%RH（非凝露）

                                   環境大氣氣壓：86kpa～106kpa

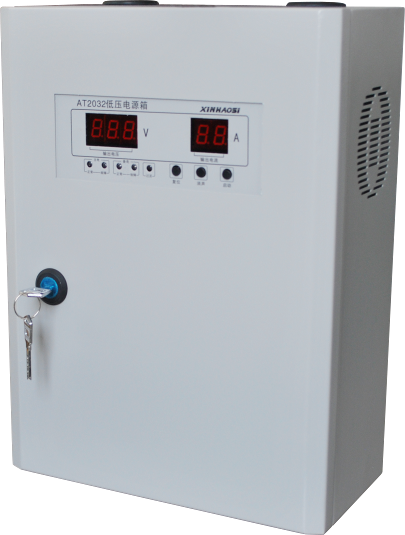

4. AT2032 低壓電源箱    1臺

通訊方式：HBUS 總線

電    源：AC220V/50Hz±15%

輸出電壓：DC24V～28V

輸出功率：90W

顯示方式：數碼管(輸出電壓/輸出電流)

外殼材質：1mm噴塑鋼板

外形尺寸：260mm×350mm×132mm

重    量：5.0kg

防    爆：不防爆

安裝方式：壁掛

                           使用環境：溫度0～55℃；濕度≤93%RH（非凝露）

                           環境大氣氣壓：86kpa～106kpa

                           選    配：DC12V/4.5Ah×2    備用電源

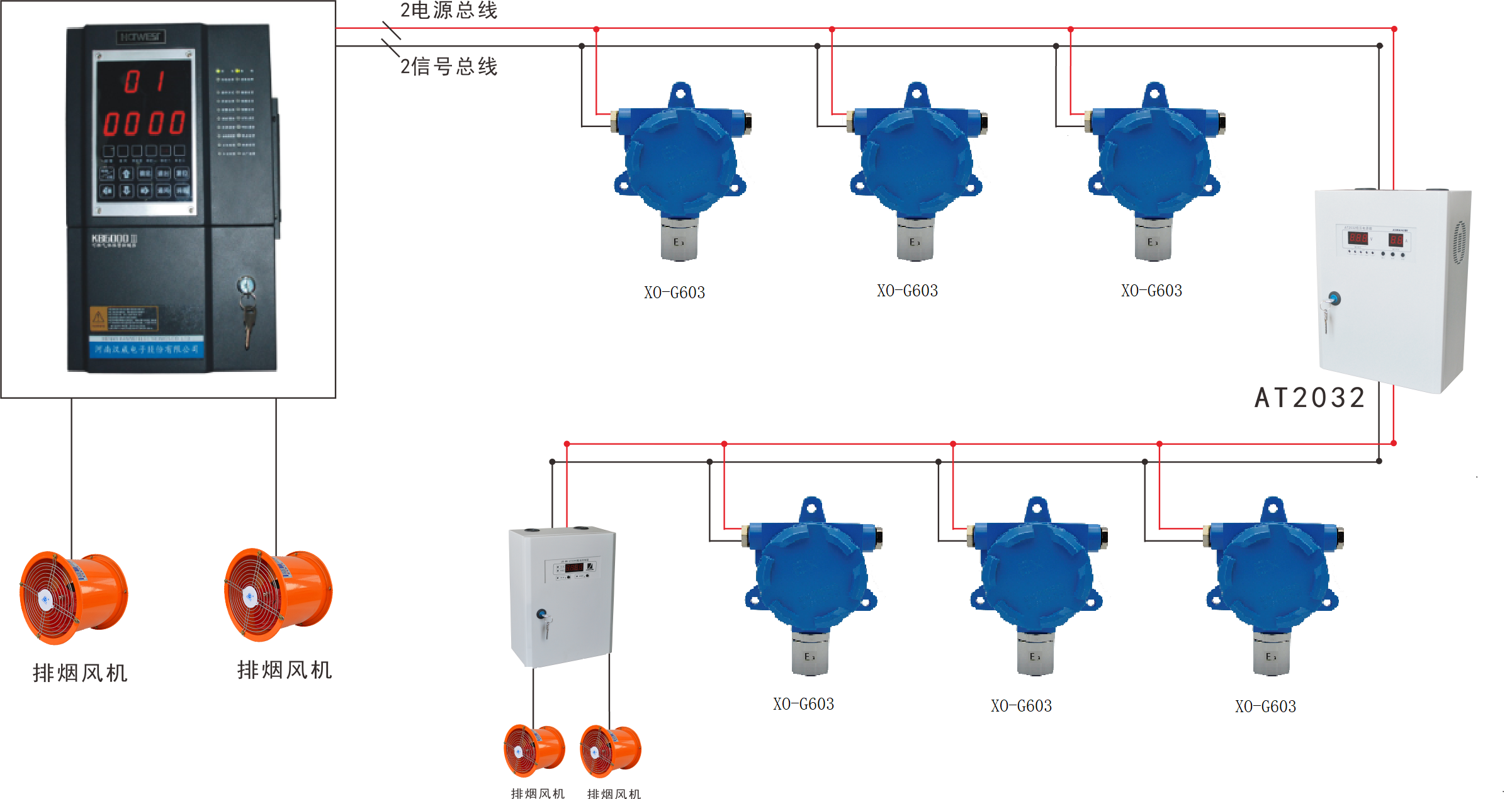

三、系統典型網絡結構框圖：

        2、控制器與電源箱之間采用兩線制連接，電源箱使用就近取消防AC220V供電，對其后端的探測器提供DC24V供電，這種方案方便實現集中供電，并且可以在電源箱中增加備用電池，保證設備在停電后一定時間內能夠繼續處于監視狀態
