人居環境噪聲自動監測系統方案
一、概述:
1、噪聲自動監測站符合GB3096-2008《聲環境質量標準》及相關的公路、廠界噪聲相關噪聲監測標準的要求,采用符合1級標準的CRY2120噪聲傳感器,將采集的聲音原始數據進行實時分析,實現噪聲自動監測站監測點Lp,Leq,Lmax,LN、1/1Oct、1/3Oct、FFT頻譜分析、頻率計權(A、C、Z線性)、時間計權(快、慢)等參數監測功能。對監控噪聲污染源的狀態,實現遠程監控及相關環保參數跟蹤監測,根據遠程返回的數據,工作人員不到現場也可以監測現場噪聲環境情況,并對出現的噪聲異常情況及時做出相應的處理。

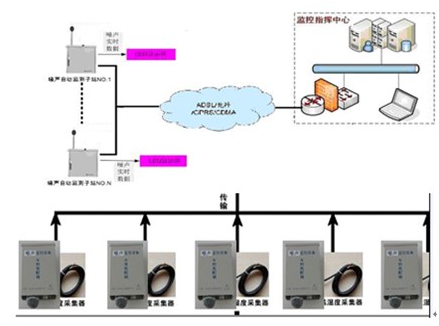

2、噪聲自動監測站組成:由全天候噪聲傳聲器、數據傳輸模塊、噪聲控制模塊、遠程自動校準模塊、大容量鋰電池或220V供電設備和配套監控軟件及中心控制電腦構成。
3、噪聲自動監測站傳輸僅需使用傳感器自帶的RS485接口外加數傳模塊實現有線(RS485/網線/光纖)或無線(470M/WIFI/GPRS/3G/CDMA)方式將噪聲數據實時傳輸至中心控制的遠程計算機,并可通過RS485接口同時傳輸?shù)?/span>LED顯示屏上實時顯示噪聲。
4、中心控制系統軟件支持噪聲自動監測站數量>=100個,軟件操作采用人機對話形式,可同時觀察各個噪聲自動監測站的噪聲輻射情況和變化過程,實現實時聲壓級、倍頻程頻譜分析的曲線和數據分析、統計、存儲等處理;后端軟件還可預設某時間或特殊時間段的噪聲限值,在無人看管的情況下自動監控,實時報警。同時軟件可自動生成噪聲測量報告,也可按用戶要求設計相關軟件而達到用戶定制效果。
5、噪聲自動監測站主要應用于城市區域、社會生活、廠區、交通、建筑工地的噪聲自動監測站區域整噪聲的平均水平和噪聲污染的時間分布。為城市實施安靜工程提供及時、準確的監測數據,為噪聲的評價和噪聲的治理提供了有效的依據。
二、噪聲自動監測系統技術參數:
噪聲自動監測站集高靈敏度聲信號采集傳感器(測量傳聲器)、48k/s高速采集器、高速DSP及工作狀態指示燈為一體,將采集到的聲音信號直接經過專業的聲學計算,得到聲壓級、倍頻程等數據。計算后單通道數據量僅為0.1k/s,如50通道同步工作,總數據量為5k/s,通過RS485接口連接至無線數傳模塊即可傳輸至控制計算機。
1、技術指標:
n 型號CRY2120(或2110、2112型)多功能噪聲傳感器
n 符合標準GB/T3785-1型 IEC61672-1級
n 測量范圍25~135dBA
n 頻率范圍10Hz~20kHz
n 動態范圍110dB
n 頻率計權A、C、Z
n 時間計權F、S
n 測量功能Leq、Lmin、Lmax、LN、1/1、1/3 Oct
n 自動校準:靜電激發器校準,聲壓級94dB,頻率1kHz,準確度±0.5dB
n 輸出接口:有線RS485、網線/光纖,無線470M、WIFI、GPRS/3G
n 支持檢測探頭數量:>=100個
n 傳輸距離:1000米至無限遠
n 使用環境:溫度:-20℃~+60 ℃,相對溫度:<90%(+40℃時)
n 防雨等級:傳聲器為全不銹鋼,可配置戶外保護裝置,滿足及符合IP55標準規定。
n 供電:大容量鋰電池或220V交流市電
n 監控軟件功能:測點管理、自動校準、終端控制(報警等)、數據采集和數據處理。
2、YR2100系列噪聲傳感器體積小巧(φ24.5×115 mm)重量輕,安裝靈活,不銹鋼外殼堅固防腐,適合各種惡劣環境。(見下圖)

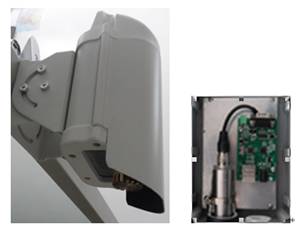

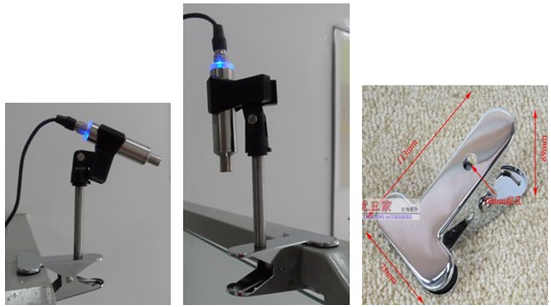

3、便于安裝,戶外使用增加保護裝置(見下圖)
三、噪聲自動監測站工作原理

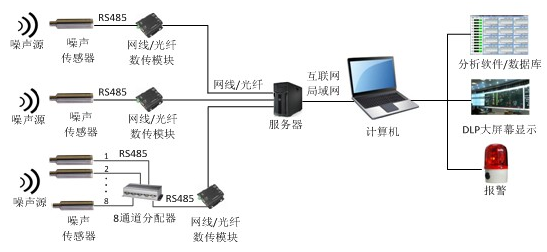

1、網線/光纖有線噪聲監控:系統主要由噪聲傳感器、網線/光纖數傳模塊、8通道分配器(網線/光纖有限可增配)、服務器、監控計算機及相應軟件組成,系統總體結構(見下圖)所示:
圖網線/光纖噪聲監控方案框圖
系統基本運行原理如下:噪聲傳感器實時采集噪聲源的聲音信號,并將其分析處理,然后將得到的聲壓級dB值轉化為RS485數字信號;網線/光纖數傳模塊可讀取RS485信號數據,然后把數據經網線/光纖傳輸至服務器(例如指定IP地址)。隨后計算機通過互聯網或局域網從服務器讀取數據。

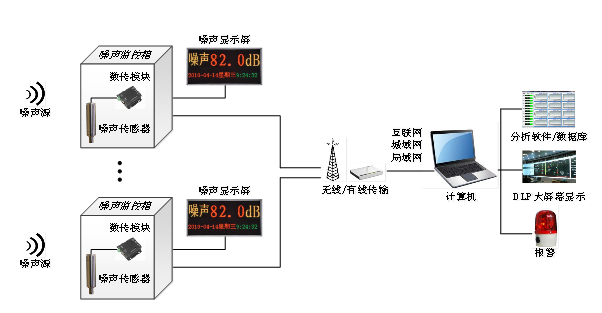

2、GPRS/3G無線噪聲監控:系統主要由噪聲傳感器、GPRS無線數傳模塊、監 控計算機及相應軟件組成,使用移動網絡的GPRS/3G傳輸數據,系統總體結構(見下圖)所示:
圖 遠距離噪聲無線監控系統框圖
系統基本運行原理如下:噪聲傳感器實時采集噪聲源的聲音信號,并將其分析處理,然后將得到的聲壓級及頻譜數據通過RS485傳送至遠端無線數傳模塊;遠端無線數傳模塊接收到數據后,通過移動網絡GPRS發送至服務器,計算機通過因特網連接至服務器,獲得噪聲數據。
3、其它噪聲監控:
n 4-20mA、RS485噪聲監控方案:適合于短距離(1km以內)噪聲實時監控,系統主要由噪聲傳感器、8通道分配器、監控計算機及相應軟件組成。
n 470M無線噪聲監控方案:適合于中短距離(4km以內)噪聲無線實時監控,如工廠、學校、社區、醫院、建筑工地等,免去了布線的麻煩和費用。
n WIFI無線噪聲監控方案:適合已部署WIFI網絡的公司、醫院、學校等,免除了布線的麻煩和費用。系統主要由噪聲傳感器、WIFI數傳模塊、無線路由器和監控計算機及相應軟件組成
四、軟件界面圖及功能:安裝控制電腦上,無線通信方式對戶外監測點進行管理控制。對各個監測點進行測點管理、自動校準、終端控制(報警等)、數據采集和數據處理,完成噪聲數據采集,實時監控,定時上傳數據等功能。
1、測點管理:
l 用戶可以在這部分看到各個終端對應的電話號碼、測點名稱、測點編號、地域名稱等相關信息,并可以對測點的各個參數進行修改、保存。(見下圖)

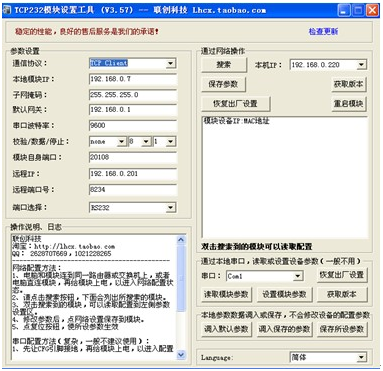

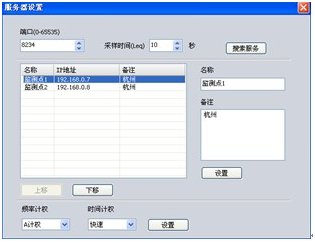

l 模塊設置:配置節點網絡參數(網絡配置)。不同的節點設置不同的地址,遠程IP:服務器IP地址,如果使用本機作為服務器,則遠程IP和本機IP一致。配置界面(見下圖):
圖網絡配置模塊
2、自動校準、
l 靜電激發器校準,聲壓級94dB,頻率1kHz,準確度±0.5dB,對每個噪聲自動監測站進行校準。
l 如圖所示為10個節點校準對話框。第一列顯示設備的IP地址,第二列為“校準”按鈕,第三列為對應的設備的校準結果。
l 點擊“校準”按鈕后,會在“校準結果”列中顯示“正在校準”提示,同時所有的“校準”按鈕變灰,當校準結束后在校準結果中顯示。當校準通過時,顯示綠色背景PASS字符,當校準沒有通過時顯示紅色背景FAIL字符。如圖中IP地址為192.168.0.9節點的校準沒有通過。(界面見下圖)

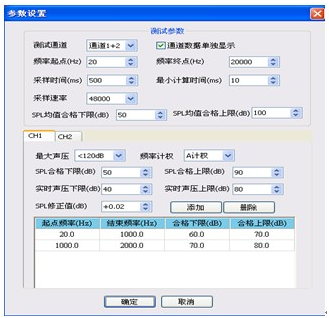

3、終端控制(測試參數設置:監控點、時間、頻率計權、時間計權、報警設置、顯示方式等)(見下圖)
n 設置“監控點”可任意選擇(N)通道,實現噪聲各通道的聲源聲壓總值、倍頻程中心頻率聲壓級測量、評估,設置判定
n 任意設置采樣時間Leq及其時間段的Leq、Lmax、SD、LN值
n 設置“濾波方式”:實時實現不同的噪聲濾波方式(1/1、1/3、FFT)分析,通過聲壓頻譜曲線圖或直方圖的方式顯示可直觀的觀察到噪聲特性,更便于查找主要聲源的所在位置和噪聲的成因,同步測試并完成相關判定。

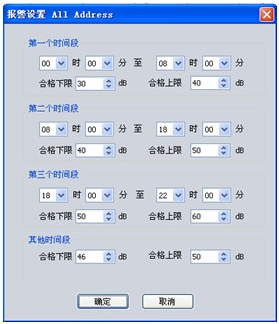

n 設置“報警”:報警設置任意選擇時間段的個數,可設置不同的時間段設置不同的報警門限(見下圖);可通過相應報警設備以語音,閃燈等方式輸出報警提示音進行報警。(系統自帶的聲卡輸出口播放報警提示音,提示音文件為mp3格式)
n 設置“其它參數”:如“顯示方式”:選擇一個或多個通道曲線(數據或疊加)或窗口顯示。“頻率計權”選擇聲壓測量A、C、Z計權。“時間計權”選擇快、慢(F、S)等。
4、數據采集和數據處理
n 數據采集:分為“瞬時數據傳輸”和“歷史數據傳輸”兩部分。在“瞬時數據傳輸”部分用戶在選擇好需要觀測的測點后就可以實時的觀測該點的“瞬時聲級”(La)、“連續等效聲級”(Leq)、最大值、L5、L10、L50、L90、L95 等累計百分聲級及標準偏差SD、頻譜1/1、1/3 、1/6Oct等相關的噪聲數據。
n 軟件界面:工具欄按鈕依次為:啟動服務、停止服務、保存數據、1分窗口,2分窗口、4分窗口、9分窗口、16分窗口。

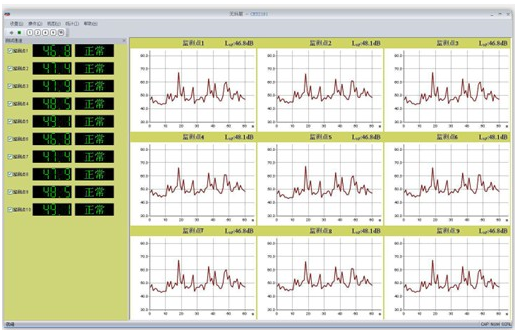

多窗口界面

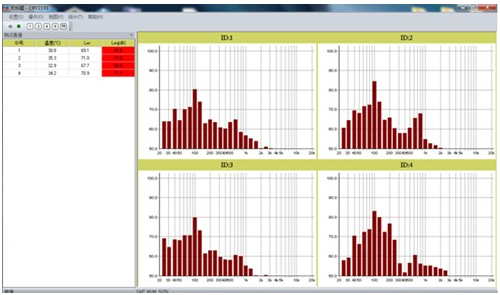

實時頻譜界面

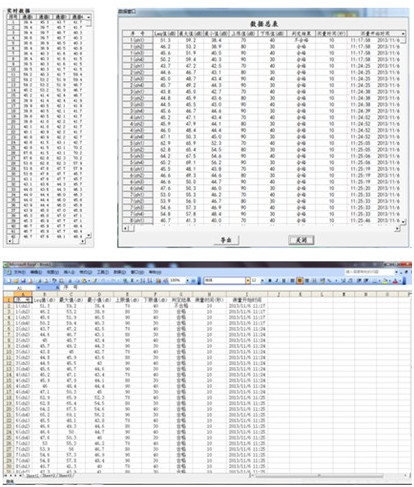

n 數據處理:對采集過來的數據進行相應的處理。該軟件是以數據庫的方式存放數據的,用戶可以以報表、圖表等方式來查看數據。報表的方式就有日報表、月報表、年報表等;曲線的方式有瞬時圖表、日圖表、月圖表等,同時用戶也可以對采集過來的數據進行導出,打印等操作(見下圖)。

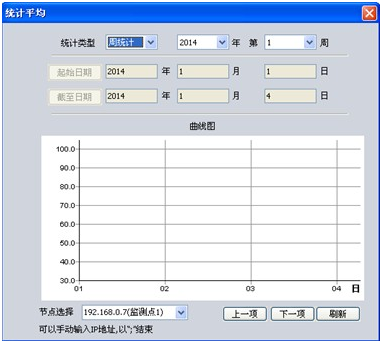

圖 統計平均數據
圖 數據統計
其中會顯示每次測量過程中所有通道的具體數據。軟件會把數據導出到“Excel在“Excel”中用戶可進行修改、保存、打印等各種操作。
五、設備配置明細:
設備 |
序號 |
設備名稱 |
技術參數 |
|
噪聲自動監測站 |
前 端 硬件 |
1 |
CRY2120傳聲器 |
Lp,Leq,Lmax, LN、1/1、1/3 Oct |
2 |
||||
3 |
自動校準模塊; |
靜電激發器校準,聲壓級94dB |
||
4 |
數據傳輸設備(SIM卡) |
終端控制及GPRS傳輸 |
||
5 |
監測箱體(壁掛或抱箍式)電源和輔助配件等 |
可移動、滿足戶外要求。 |
||
軟件 |
1 |
終端噪聲采集及控制件 |
全中文界面,實時監控,定時設定,定值報警,調閱數據,統計分析。同時控制N個點。 |
|
2 |
數據控制中心采集控制 |
|||
配套 |
1 |
1、GPRS傳輸每個終端配備一張開通相關網絡服務的移動SIM卡 2、網線/光纖傳輸需有光纖或網口 3、WIFI傳輸已部署WIFI網絡 |
||
2 |
控制中心配備電腦一臺。(需帶IP的寬帶網絡Windows XP操作系統)監測點及供電(220V)由需方負責。 |
